Pertama-tama saya akan menjelaskan sedikit tentang pengertian dari VLAN, VLAN merupakan suatu model jaringan yang tidak terbatas pada lokasi fisik seperti LAN , hal ini mengakibatkan suatu network dapat dikonfigurasi secara virtual tanpa harus menuruti lokasi fisik peralatan. Penggunaan VLAN akan membuat pengaturan jaringan menjadi sangat fleksibel dimana dapat dibuat segmen yang bergantung pada organisasi atau departemen, tanpa bergantung pada lokasi workstation.

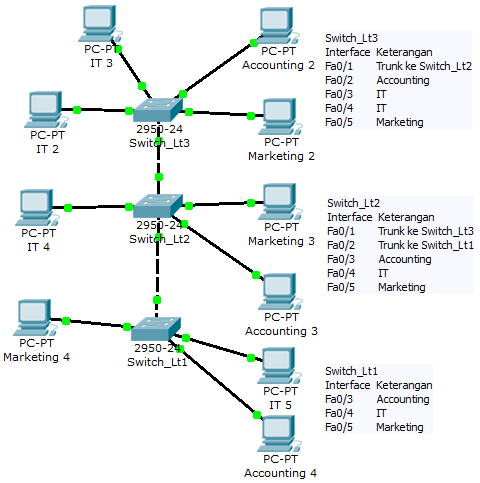

Gambar Topologinya Seperti ini

Pada pembahasan kali ini kita hanya membahas konfigurasi VLAN yang keanggotaannya di dasarkan pada port yang digunakan oleh VLAN tersebut.
Ok langung aja deh, berikut ini langkah-langkahnya :
1. Pertama kita buat dulu VLAN databasenya pada masing-masing switch
Misal :
VLAN 10 kita buat untuk Accounting
VLAN 20 untuk IT
VLAN 30 untuk Marketing
VLAN 40 untuk Managing (Supaya admin bisa menkonfigurasi switch pada lantai yang berlainan)
Perintahnya :
Switch_Lt1#vlan database
% Warning: It is recommended to configure VLAN from config mode,
as VLAN database mode is being deprecated. Please consult user
documentation for configuring VTP/VLAN in config mode.
Switch_Lt1(vlan)#vlan 10 name Accounting
VLAN 10 modified:
Name: Accounting
Switch_Lt1(vlan)#vlan 20 name IT
VLAN 20 modified:
Name: IT
Switch_Lt1(vlan)#vlan 30 name Marketing
VLAN 30 modified:
Name: Marketing
Switch_Lt1(vlan)#vlan 40 name Managing
VLAN 40 modified:
Name: Managing
Switch_Lt1(vlan)#
Membuat VLAN Interface
Switch_Lt1(config)#int vlan 10
Switch_Lt1(config-if)#description VLAN 10
Switch_Lt1(config-if)#ip address 192.168.10.1 255.255.255.0
Switch_Lt1(config)#int vlan 20
Switch_Lt1(config-if)#description VLAN 20
Switch_Lt1(config-if)#ip address 192.168.20.1 255.255.255.0
Switch_Lt1(config-if)#interface vlan 30
Switch_Lt1(config-if)#description VLAN 30
Switch_Lt1(config-if)#ip address 192.168.30.1 255.255.255.0
Switch_Lt1(config-if)#int vlan 40
Switch_Lt1(config-if)#description VLAN 40
Switch_Lt1(config-if)#ip address 192.168.40.1 255.255.255.0
Switch_Lt1(config-if)#
Mengelompokkan Port Switch ke dalam VLAN
Switch_Lt1(config)#interface fa0/3
Switch_Lt1(config-if)#description VLAN 10
Switch_Lt1(config-if)#switchport access vlan 10
Switch_Lt1(config-if)#switchport mode access
Switch_Lt1(config-if)#interface fa0/4
Switch_Lt1(config-if)#description VLAN 20
Switch_Lt1(config-if)#switchport access vlan 20
Switch_Lt1(config-if)#switchport mode access
Switch_Lt1(config-if)#interface fa0/5
Switch_Lt1(config-if)#description VLAN 30
Switch_Lt1(config-if)#switchport access vlan 30
Switch_Lt1(config-if)#switchport mode access
Switch_Lt1(config-if)#
Membuat Mode Trunk Pada Port Switch
Switch_Lt2(config)#interface FastEthernet0/1
Switch_Lt2(config-if)#description Trunk to Switch_Lt2
Switch_Lt2(config-if)#switchport mode trunk
Switch_Lt2(config-if)#
Untuk Switch yang lain dapat di konfigurasi dengan perintah yang sama sesuai dengan gambar dan kesepakatan VLAN databese tadi, hanya saja untuk inteface VLAN 40 IP addresss nya harus di buat berbeda pada setiap switch, misal di Switch lantai 1 menggunakan IP 192.168.40.1 yang di lantai 2 bisa menggunakan IP 192.168.40.2 dan seterusnya, hal ini dimaksudkan agar switch lantai 2 dan 3 tadi bisa di telnet dari switch lantai 1 demikian pula sebaliknya.
Pengetesan :
Ping dari PC IT5 hanya bisa di lakukan kepada host-host yang menjadi anggota dari VLAN 20, demikian juga sebaliknya.
PC>ipconfig
IP Address......................: 192.168.20.5
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 192.168.20.1
PC>ping 192.168.20.1
Pinging 192.168.20.1 with 32 bytes of data:
Reply from 192.168.20.1: bytes=32 time=5ms TTL=255
Reply from 192.168.20.1: bytes=32 time=3ms TTL=255
Reply from 192.168.20.1: bytes=32 time=4ms TTL=255
Reply from 192.168.20.1: bytes=32 time=3ms TTL=255
Ping statistics for 192.168.20.1:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 3ms, Maximum = 5ms, Average = 3ms
PC>ping 192.168.20.3
Pinging 192.168.20.3 with 32 bytes of data:
Reply from 192.168.20.3: bytes=32 time=40ms TTL=128
Reply from 192.168.20.3: bytes=32 time=18ms TTL=128
Reply from 192.168.20.3: bytes=32 time=16ms TTL=128
Reply from 192.168.20.3: bytes=32 time=16ms TTL=128
Ping statistics for 192.168.20.3:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 16ms, Maximum = 40ms, Average = 22ms
PC>ping 192.168.10.1
Pinging 192.168.10.1 with 32 bytes of data:
Request timed out.
Request timed out.
Request timed out.
Request timed out.
Ping statistics for 192.168.10.1:
Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),
PC>ping 192.168.30.1
Pinging 192.168.30.1 with 32 bytes of data:
Request timed out.
Request timed out.
Request timed out.
Request timed out.
Ping statistics for 192.168.30.1:
Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),
PC>ping 192.168.40.1
Pinging 192.168.40.1 with 32 bytes of data:
Request timed out.
Request timed out.
Request timed out.
Request timed out.
Ping statistics for 192.168.40.1:
Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),
PC>
Sekian dulu penjelasan dari saya, selamat mencoba dan semoga bermanfaat.
Gambar Topologinya Seperti ini

Pada pembahasan kali ini kita hanya membahas konfigurasi VLAN yang keanggotaannya di dasarkan pada port yang digunakan oleh VLAN tersebut.
Ok langung aja deh, berikut ini langkah-langkahnya :
1. Pertama kita buat dulu VLAN databasenya pada masing-masing switch
Misal :
VLAN 10 kita buat untuk Accounting
VLAN 20 untuk IT
VLAN 30 untuk Marketing
VLAN 40 untuk Managing (Supaya admin bisa menkonfigurasi switch pada lantai yang berlainan)
Perintahnya :
Switch_Lt1#vlan database
% Warning: It is recommended to configure VLAN from config mode,
as VLAN database mode is being deprecated. Please consult user
documentation for configuring VTP/VLAN in config mode.
Switch_Lt1(vlan)#vlan 10 name Accounting
VLAN 10 modified:
Name: Accounting
Switch_Lt1(vlan)#vlan 20 name IT
VLAN 20 modified:
Name: IT
Switch_Lt1(vlan)#vlan 30 name Marketing
VLAN 30 modified:
Name: Marketing
Switch_Lt1(vlan)#vlan 40 name Managing
VLAN 40 modified:
Name: Managing
Switch_Lt1(vlan)#
Membuat VLAN Interface
Switch_Lt1(config)#int vlan 10
Switch_Lt1(config-if)#description VLAN 10
Switch_Lt1(config-if)#ip address 192.168.10.1 255.255.255.0
Switch_Lt1(config)#int vlan 20
Switch_Lt1(config-if)#description VLAN 20
Switch_Lt1(config-if)#ip address 192.168.20.1 255.255.255.0
Switch_Lt1(config-if)#interface vlan 30
Switch_Lt1(config-if)#description VLAN 30
Switch_Lt1(config-if)#ip address 192.168.30.1 255.255.255.0
Switch_Lt1(config-if)#int vlan 40
Switch_Lt1(config-if)#description VLAN 40
Switch_Lt1(config-if)#ip address 192.168.40.1 255.255.255.0
Switch_Lt1(config-if)#
Mengelompokkan Port Switch ke dalam VLAN
Switch_Lt1(config)#interface fa0/3
Switch_Lt1(config-if)#description VLAN 10
Switch_Lt1(config-if)#switchport access vlan 10
Switch_Lt1(config-if)#switchport mode access
Switch_Lt1(config-if)#interface fa0/4
Switch_Lt1(config-if)#description VLAN 20
Switch_Lt1(config-if)#switchport access vlan 20
Switch_Lt1(config-if)#switchport mode access
Switch_Lt1(config-if)#interface fa0/5
Switch_Lt1(config-if)#description VLAN 30
Switch_Lt1(config-if)#switchport access vlan 30
Switch_Lt1(config-if)#switchport mode access
Switch_Lt1(config-if)#
Membuat Mode Trunk Pada Port Switch
Switch_Lt2(config)#interface FastEthernet0/1
Switch_Lt2(config-if)#description Trunk to Switch_Lt2
Switch_Lt2(config-if)#switchport mode trunk
Switch_Lt2(config-if)#
Untuk Switch yang lain dapat di konfigurasi dengan perintah yang sama sesuai dengan gambar dan kesepakatan VLAN databese tadi, hanya saja untuk inteface VLAN 40 IP addresss nya harus di buat berbeda pada setiap switch, misal di Switch lantai 1 menggunakan IP 192.168.40.1 yang di lantai 2 bisa menggunakan IP 192.168.40.2 dan seterusnya, hal ini dimaksudkan agar switch lantai 2 dan 3 tadi bisa di telnet dari switch lantai 1 demikian pula sebaliknya.
Pengetesan :
Ping dari PC IT5 hanya bisa di lakukan kepada host-host yang menjadi anggota dari VLAN 20, demikian juga sebaliknya.
PC>ipconfig
IP Address......................: 192.168.20.5
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 192.168.20.1
PC>ping 192.168.20.1
Pinging 192.168.20.1 with 32 bytes of data:
Reply from 192.168.20.1: bytes=32 time=5ms TTL=255
Reply from 192.168.20.1: bytes=32 time=3ms TTL=255
Reply from 192.168.20.1: bytes=32 time=4ms TTL=255
Reply from 192.168.20.1: bytes=32 time=3ms TTL=255
Ping statistics for 192.168.20.1:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 3ms, Maximum = 5ms, Average = 3ms
PC>ping 192.168.20.3
Pinging 192.168.20.3 with 32 bytes of data:
Reply from 192.168.20.3: bytes=32 time=40ms TTL=128
Reply from 192.168.20.3: bytes=32 time=18ms TTL=128
Reply from 192.168.20.3: bytes=32 time=16ms TTL=128
Reply from 192.168.20.3: bytes=32 time=16ms TTL=128
Ping statistics for 192.168.20.3:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 16ms, Maximum = 40ms, Average = 22ms
PC>ping 192.168.10.1
Pinging 192.168.10.1 with 32 bytes of data:
Request timed out.
Request timed out.
Request timed out.
Request timed out.
Ping statistics for 192.168.10.1:
Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),
PC>ping 192.168.30.1
Pinging 192.168.30.1 with 32 bytes of data:
Request timed out.
Request timed out.
Request timed out.
Request timed out.
Ping statistics for 192.168.30.1:
Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),
PC>ping 192.168.40.1
Pinging 192.168.40.1 with 32 bytes of data:
Request timed out.
Request timed out.
Request timed out.
Request timed out.
Ping statistics for 192.168.40.1:
Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),
PC>
Sekian dulu penjelasan dari saya, selamat mencoba dan semoga bermanfaat.
